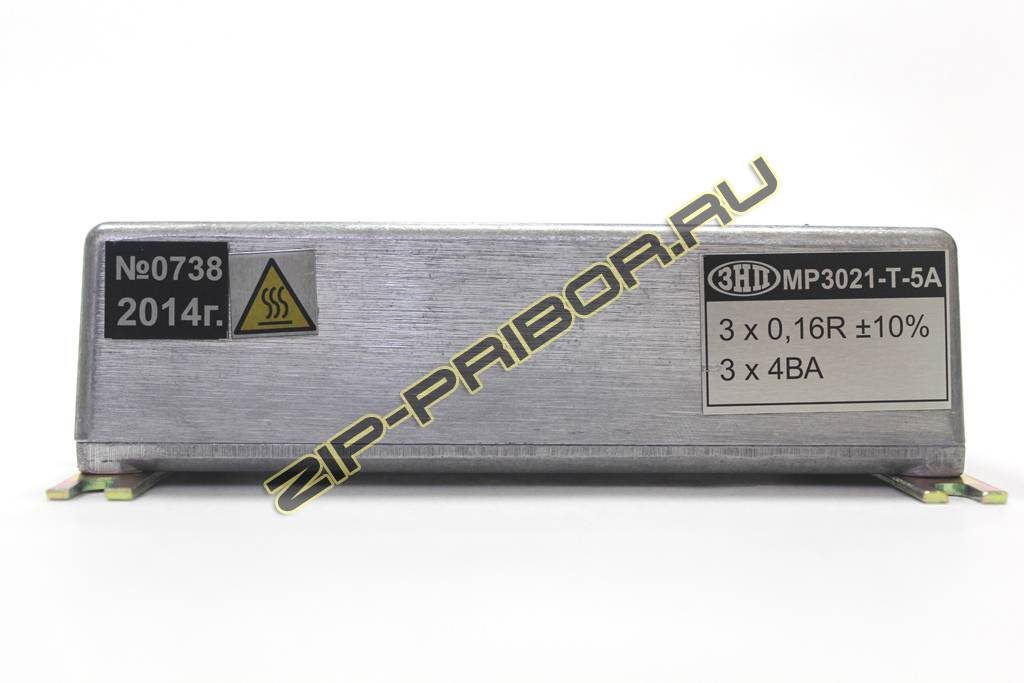

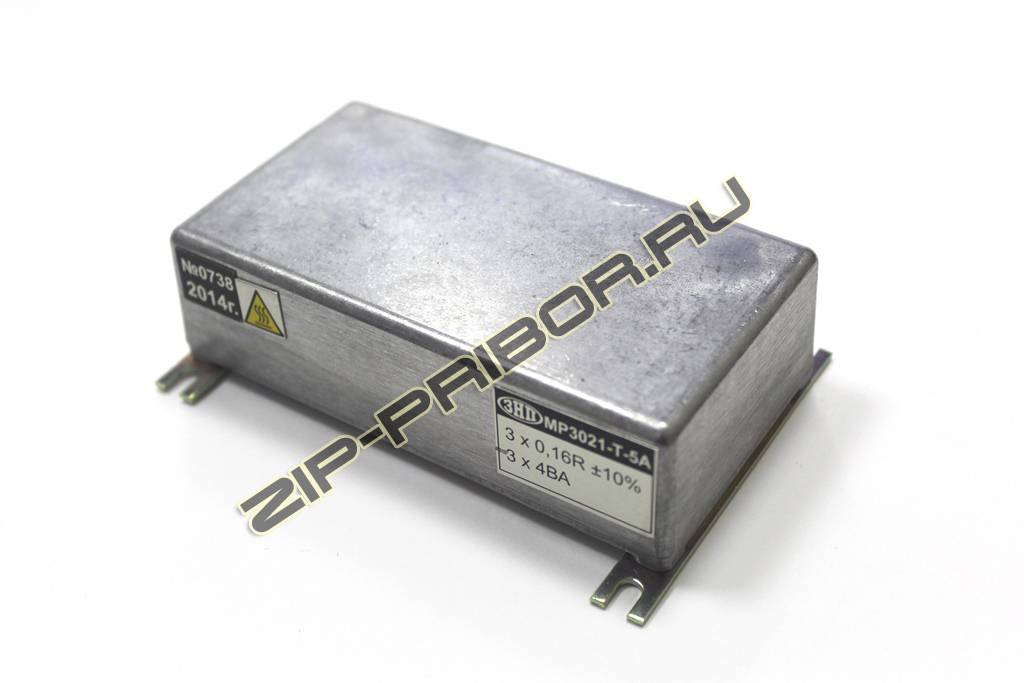

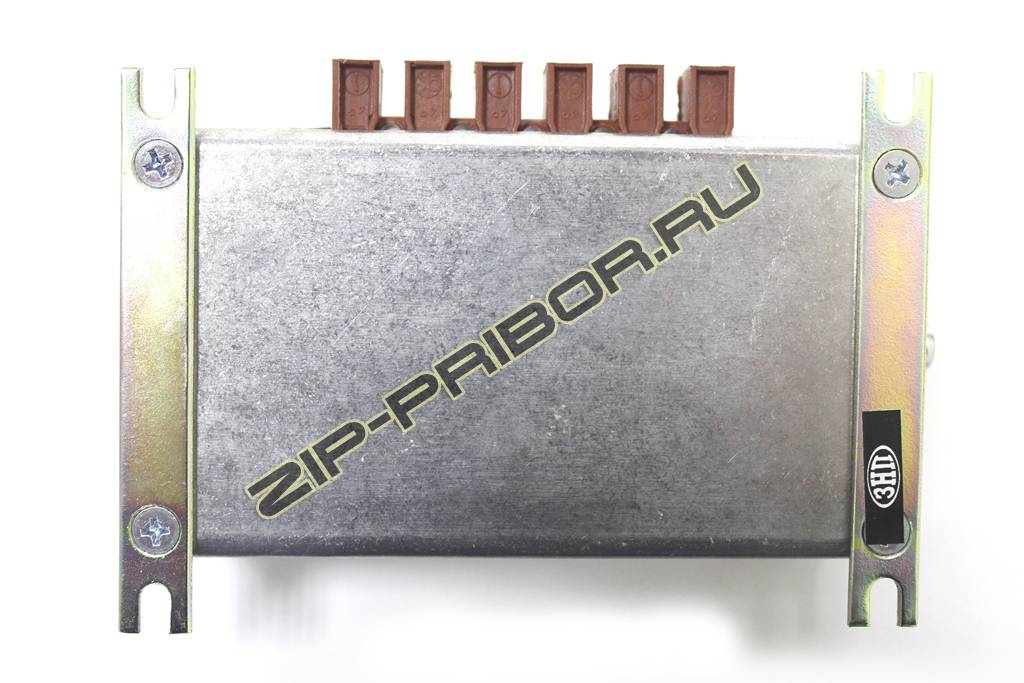

Резистор МР3021-Т-5А-(3x4)ВА

Догрузочный резистор МР3021-Т-5А-(3x4)ВА

Для консультации или оформления заказа необходимо отправить заявку в произвольной форме по тел./факсу (495) 974-97-11, 974-96-11, или по электронной почте e-mail: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Догрузочный резистор МР3021-Т-5А-(3x4)ВА предназначен для догрузки измерительных трансформаторов тока с номинальными токами выходных обмоток 5А. Данный резистор не вызывает дополнительной угловой погрешности. Изготавливается в 3-х фазном исполнении. Выпускается по ТУ 6199 - 022 - 16851585 – 2005.

Технические характеристики

Номинальные мощности и габаритные размеры соответствуют табличным значениям и рисункам.

Номинальный ток выходной обмотки трансформатора, А, номер рисунка.

Номинальная мощность рассеивания, ВА

Габаритные

размеры, мм

Масса, кг, не более

А

В

С

D

Трехфазный 5А, рис.9

3х4

30

111

60

-

0,35

Допускаемая погрешность номинального значения рассеиваемой мощности ± 10 % .

Максимальный ток составляет 1,2 IНом.

Рабочий диапазон температур от – 40 до +60°С.

По заказу могут быть изготовлены резисторы с другими значениями мощности, но не более 20ВА на фазу.

Крепление догрузочных резисторов мощностью до 5ВА предусмотрено на DIN–рейку шириной 35мм, свыше 5ВА - винтами.

Пример обозначения при заказе догрузочного резистора для трансформатора тока (Т) с номинальным током 1А и мощностью 5ВА:

МР3021-Т-5А-(3x4)ВА
